CANchecked - Afficheur pour Audi 80/S2/RS2 B3/B4

Manomètre CANchecked MFD28 GEN 2 OBD 2 pour Audi 80 B3/B4 (S2/RS2 inclus) - Écran de 2,8 pouces

Affiche jusqu'à 17 valeurs simultanément

Le Multigauge s'adapte en remplacement de l'affichage MFA Audi 80 B3/B4 (incl. S2/RS2)

Avec les affichages CANchecked, vous avez toutes les valeurs moteur pertinentes à l'écran.

CANchecked a récemment lancé sur le marché un écran de 2,8 pouces avec une technologie tactile. Cet écran affiche jusqu'à 50 valeurs et convient à toutes les unités de contrôle librement programmables avec bus CAN et à de nombreuses unités avec interface série (par exemple, VEMS). De plus, il dispose d'une mémoire de 8 Go sur carte SD pour l'enregistrement pendant la conduite. Les 10 vues peuvent toutes être configurées individuellement par le client à l'aide de widgets.

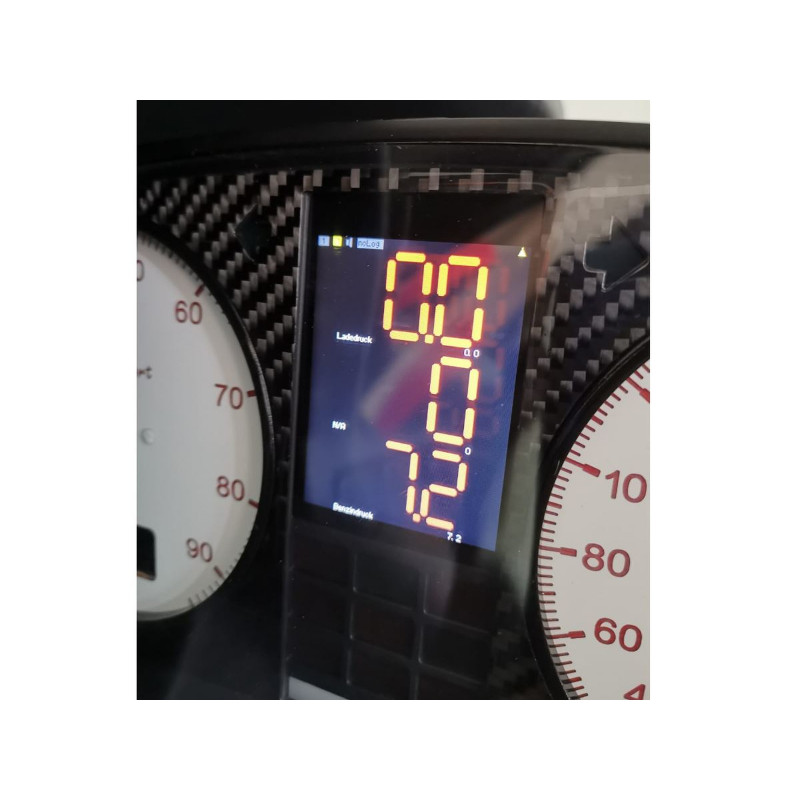

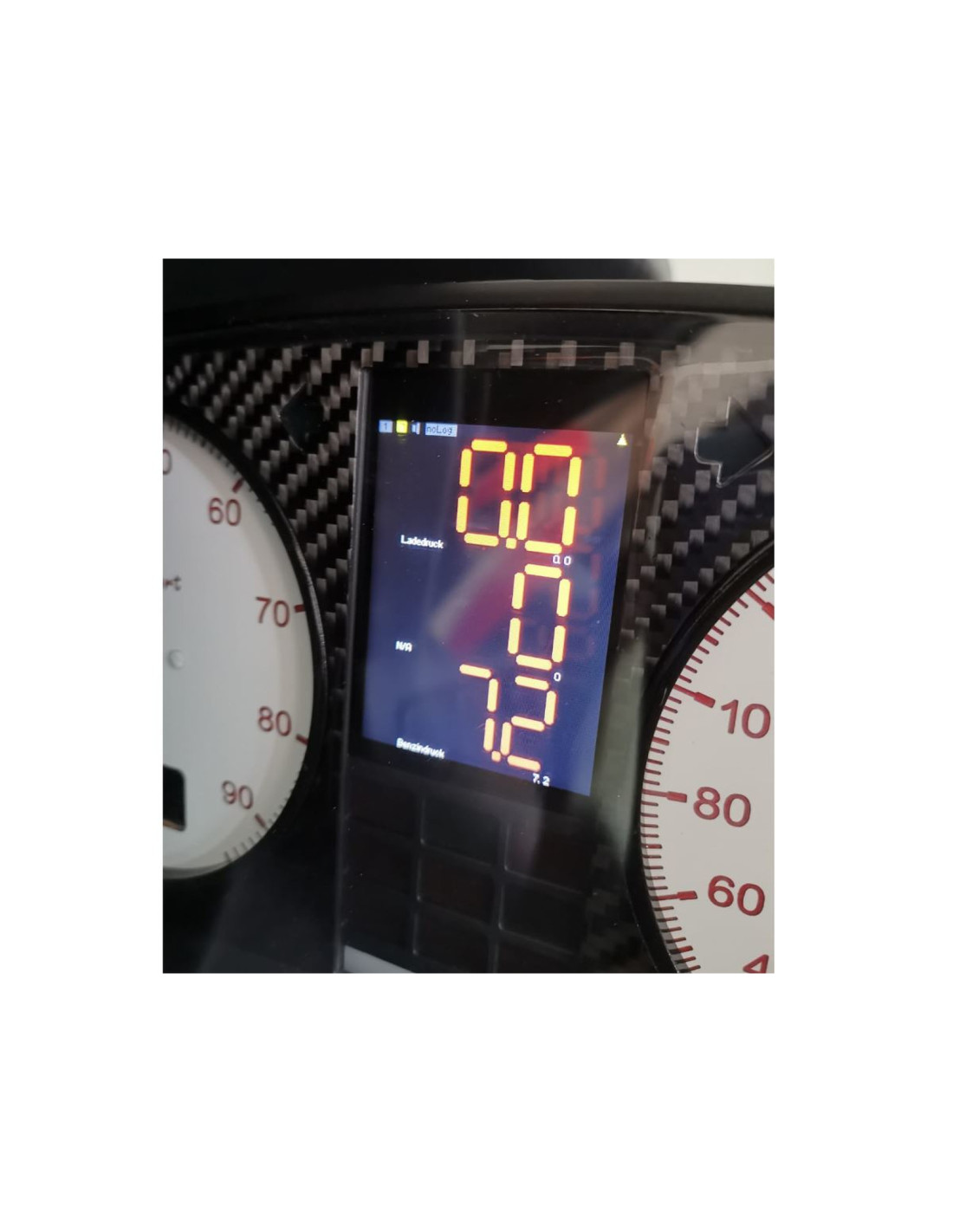

Le tout avec un adaptateur approprié pour l'Audi 80 B3/B4 incl. S2/RS2 afin d'intégrer l'écran directement dans le compteur de vitesse. L'objectif était de proposer un affichage de remplacement abordable pour le cluster MFA de l'Audi 80 B3/B4 (incl. S2/RS2).

Compatible avec :

- AUDI 80 B3 1986-1992

- AUDI 80 B4 1991-1996 (incl. S2/RS2)

Caractéristiques principales :

• Contrôle Haldex pour les versions GEN1 et GEN2

• Écran tactile capacitif de 2,8 pouces, avec support spécifique pour intégration dans le tableau de bord

• Fonction de shift light intégrée

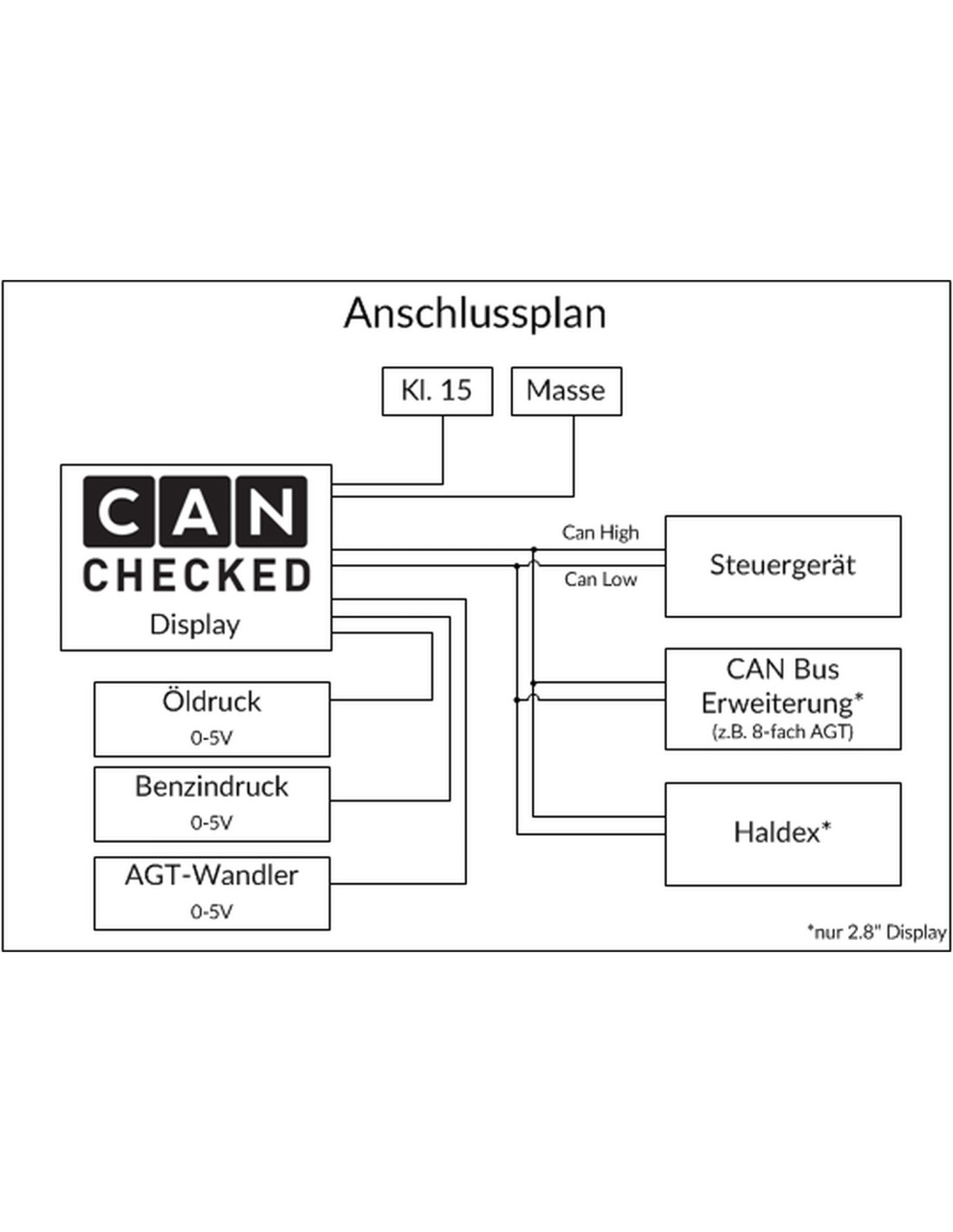

• Connexion via CAN-Bus ou port série

• Affichage des valeurs issues du CAN-Bus

• 2 entrées digitales et 4 analogiques pour capteurs 0–5V (ex : pression d’huile, pression d’essence, température échappement (avec convertisseur type-K), pression turbo)

• Mémoire SD 8 Go

• Jusqu’à 10 pages personnalisables

• Commutation CAN-Bus

• Data logging (enregistrement de données)

• Performance meter (mesure de temps ex : 100–200 km/h)

• Avertissements personnalisables (min/max)

• Pop-up en cas de dépassement de seuil

• Luminosité de l’écran réglable

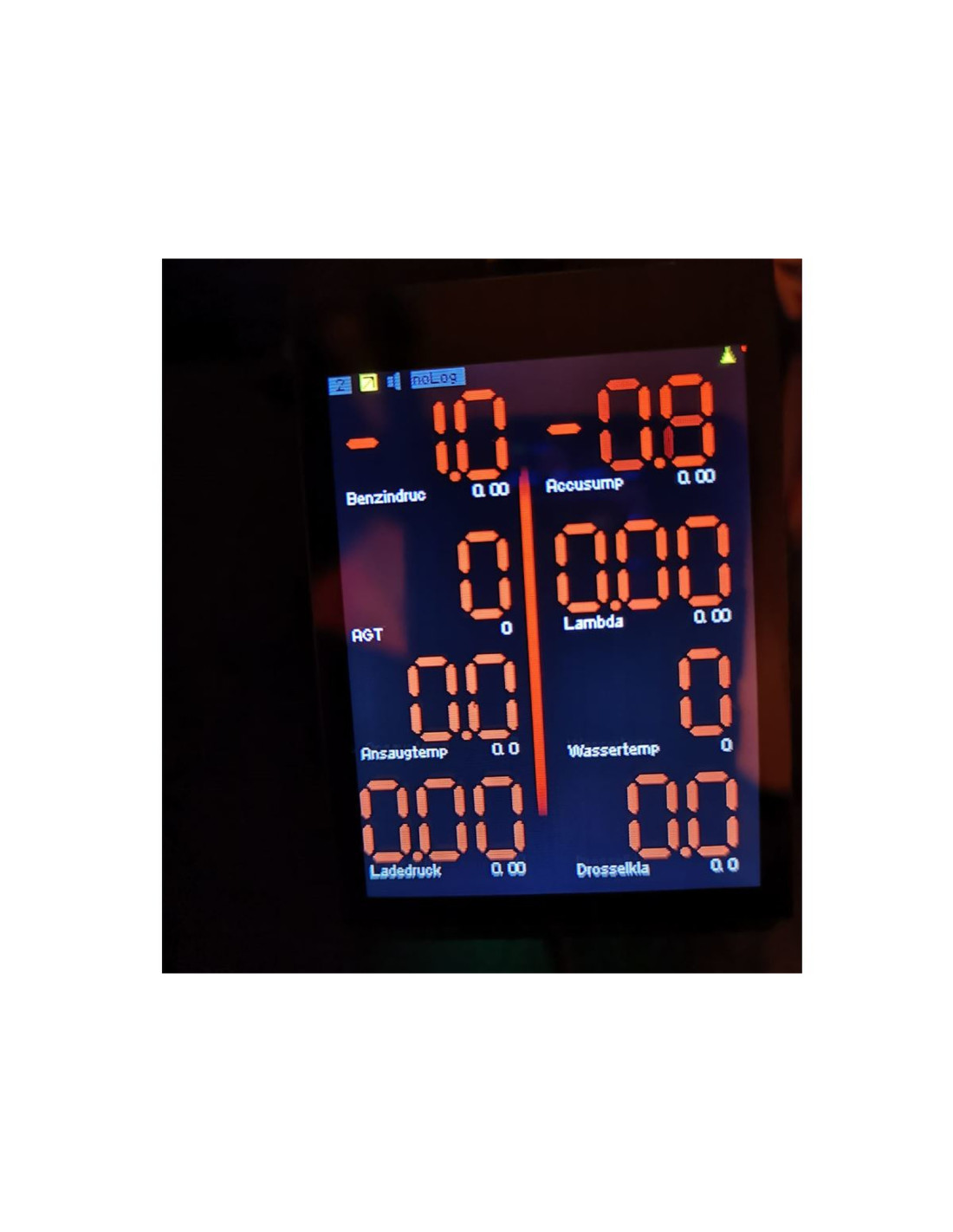

Affichages personnalisables

• 10 pages entièrement configurables

• Jusqu’à 17 widgets par page

• 10 types de widgets différents : chiffre numérique, jauge, compte-tours, aiguille, log, commutateur, image depuis carte SD, valeur circulaire, contrôle Haldex, etc.

• Widgets déplaçables par glisser-déposer et redimensionnables

• Couleurs personnalisables selon les widgets

Un configurateur en ligne (DSS – Display Software) est disponible sur le site CANchecked pour créer vos interfaces et les exporter sur la carte SD.

Moniteur de performance

L'intégration rapide du CAN permet d'accéder à jusqu'à 128 capteurs du véhicule en temps réel.
Grâce à l'écran tactile 2,8"/3,2", vous pouvez échanger rapidement les capteurs et personnaliser alertes/zones via le logiciel DSS.

Fonction diagnostic

Un glissement vers le bas sur l’écran permet un accès direct au diagnostic d’erreurs.
Le système peut lire, diagnostiquer et effacer les codes des systèmes : moteur, ABS, transmission, ESP, TPMS, etc.

Enregistrement des données (logging)

Enregistrement des données sur carte SD interne. 4 types :

1. USB : enregistre en temps réel tous les capteurs via USB

2. SD : enregistre tout sur carte SD

3. Debug : enregistre toutes les données CAN via USB

4. sDbg : enregistre toutes les données CAN sur carte SD (CAN Bus Logger)

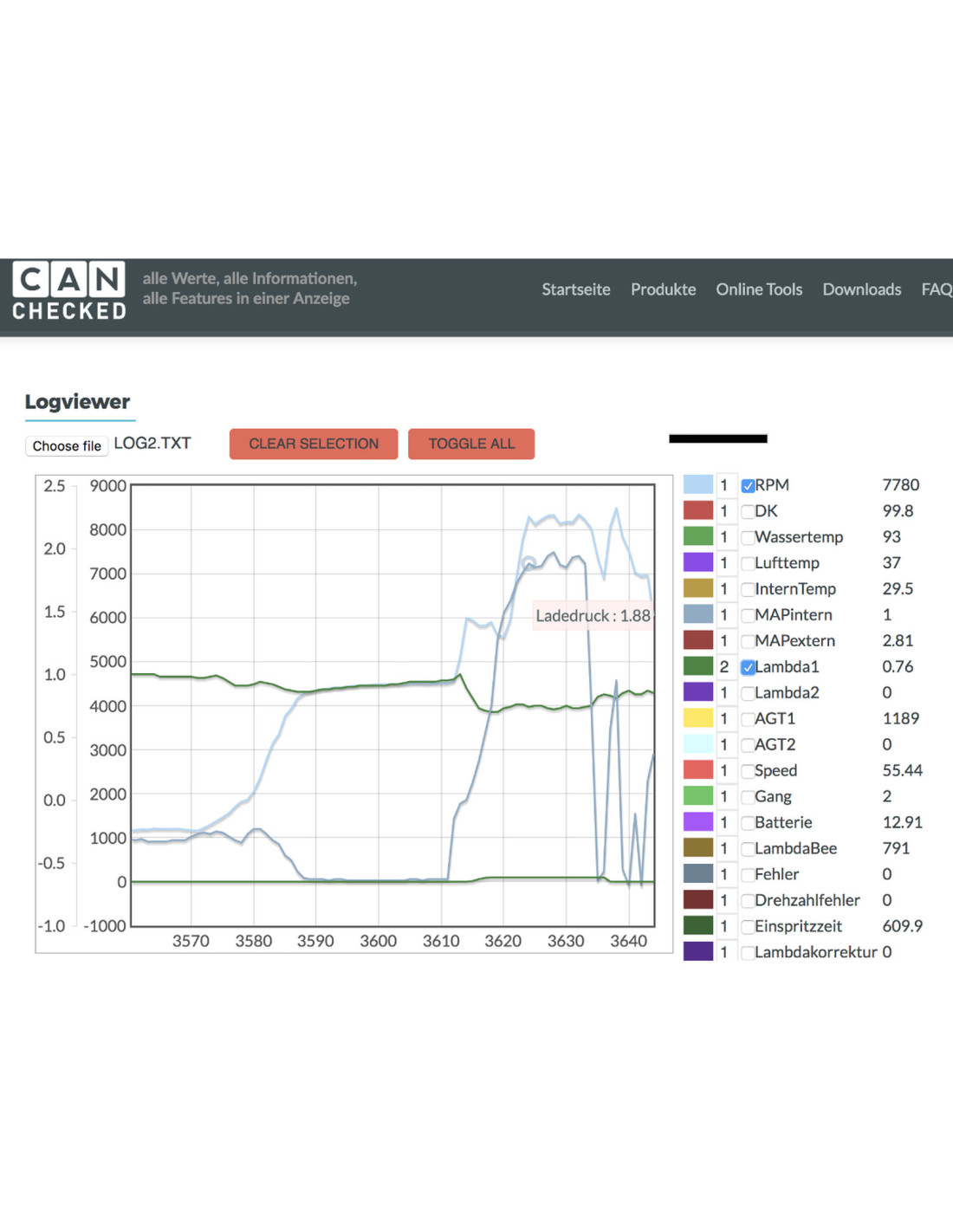

Un outil de lecture des logs en ligne est disponible sur le site CANchecked.

Installation Plug & Play

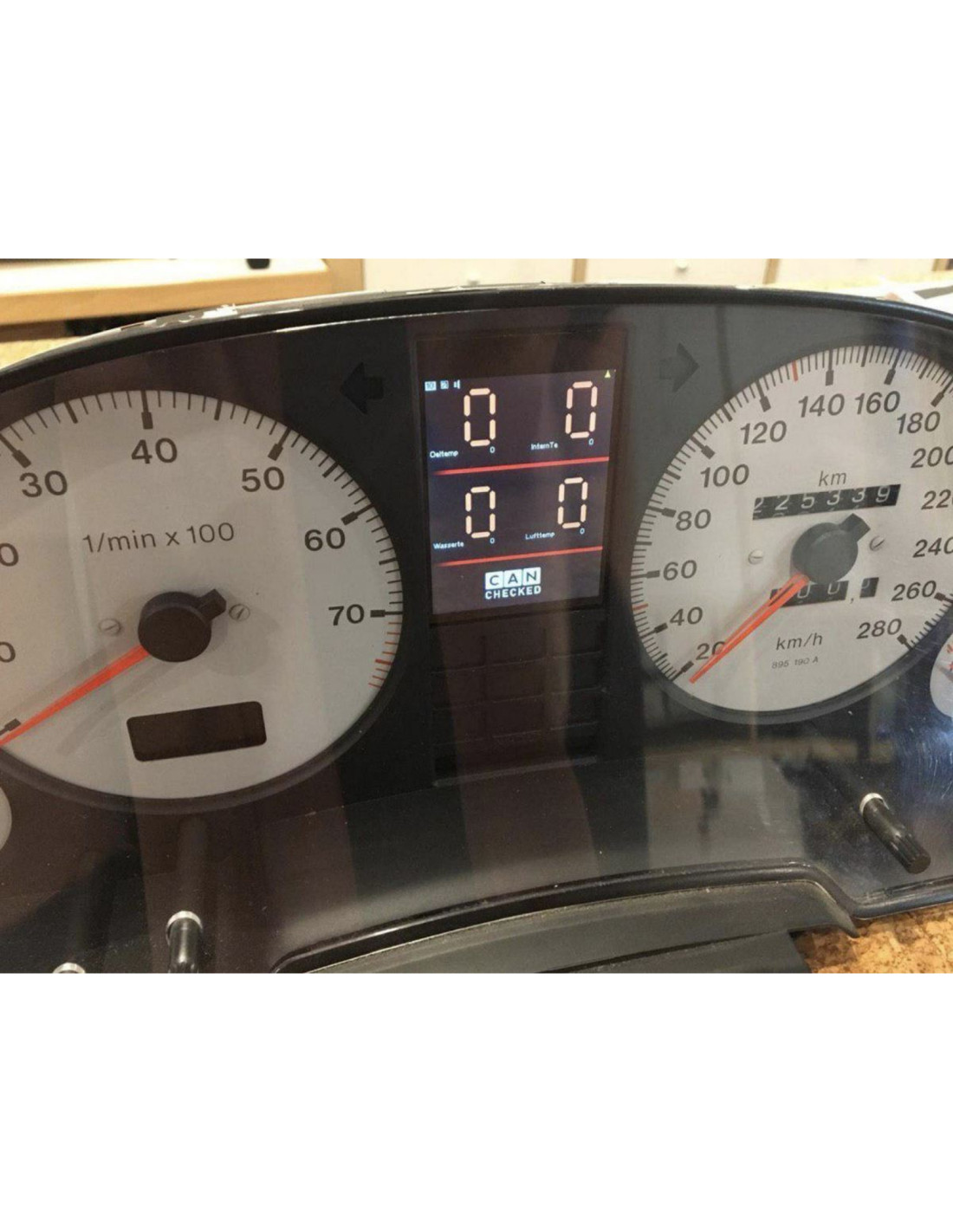

Des kits spécifiques existent pour certains véhicules, avec cadres de montage sur mesure, s’intégrant parfaitement au tableau de bord sans gêner la ventilation.

Fonctionnalités évolutives

• Contrôle Haldex pour véhicules VAG GEN 1 et GEN 2 (voir instructions CANchecked avant achat)

• 4 entrées analogiques + 2 digitales pour capteurs de fabricants tiers

• Intégrations à venir : injection eau-méthanol et systèmes carburant éthanol

Affichages personnalisables

Livré avec 6 dashboards préconfigurés, jusqu’à 10 pages personnalisables via le logiciel DSS et la bibliothèque de widgets.

CANchecked s’adapte à vos besoins !

Jusqu’à 10 pages, 128 capteurs (avec câble OBD2 optionnel).
Écran tactile pour naviguer facilement et interface 100% personnalisable (graphismes, capteurs, widgets).

Des exemples sont préchargés sur l’écran pour vous aider à démarrer.

Accessoires disponibles :

• Écrans avec cadre spécifique véhicule + faisceau adapté

• Large gamme de capteurs : température huile/eau, pression turbo, pression huile/carburant

• Adaptateur série (ex : VEMS ou Ecumaster sans CAN)

• Intégrations spécifiques disponibles

Capteurs pris en charge :

« Quels capteurs mon ECU peut-il envoyer ? »
Tous ceux que le fabricant permet via la communication CAN. Jusqu’à 128 capteurs affichables si supporté.

ECU compatibles :

Compatible avec tout ECU disposant d’un CAN-Bus documenté ou d’une interface série (avec adaptateur).
Les fichiers « dbc » des fabricants peuvent être convertis en fichiers « .tri » (via convertisseur DBC sur le site CANchecked).

ECU déjà intégrés :

• Trijekt (Premium, Bee, Trigifant)

• Megasquirt 2 & 3

• K-data KDFI

• UMC1 / UMC2

• EFIgnition

• Microsquirt

• EcuMaster EMU (Classic avec adaptateur CAN : EMU Black)

• AIM (protocole générique)

• LinkECU

• Haltech v2

• MME ECU481

• SCS Delta GDI4 / Delta

• VAG (Audi / VW / Seat)

• KMS MD35, MP25 (avec adaptateur CAN)

• VEMS (avec adaptateur série)

Si votre ECU n’est pas listé, contactez-nous.

Contenu de la boîte :

• Afficheur CANchecked MFA28 2.8" avec intégration véhicule spécifique

• Adaptateur micro-SD

• Guide de démarrage rapide

• Connecteurs A et B

• Câbles pré-crimpés

• Carte micro-SD 8 Go (préinstallée)

• Film de protection écran

• 2 résistances Pull-up 1K1 (pour sondes NTC)

• Cosses supplémentaires à sertir soi-même

Informations supplémentaires :

• Logiciel de configuration : DSS (via site CANchecked)

• Les widgets sont configurables directement sur l’écran

• Plage de température : -10°C à +70°C

• Alimentation : 12V (optionnellement 5V ou 24V)

Dimensions :

• Ouverture : 73 x 54,4 mm

• Cadre : 87,5 x 58 mm

• Profondeur : 29 mm

FAQ :

Le display chauffe-t-il dans une bouche de ventilation ?

Non, il est protégé contre les sources de chaleur des bouches d’aération.

La ventilation fonctionne-t-elle malgré l’afficheur ?

Oui. Un tunnel d’air permet à la ventilation de fonctionner normalement.

Peut-on changer l’apparence, les unités et les échelles ?

Oui, vous pouvez même charger vos propres graphismes.

Les entrées analogiques sont-elles utilisables ?

Oui, 6 entrées analogiques permettent de lire pressions, températures, etc.

Quels capteurs ECU CANchecked peut-il lire ?

Exemples inclus :

• Températures : échappement, liquide moteur, huile, air admission, carburant, température boîte DSG

• Pressions : turbo, atmosphérique, carburant, pompe alimentation

• Lambda / injection : valeur lambda, avance, corrections riches/pauvres

• Divers : régime moteur, masse d’air, vitesse véhicule, ouverture papillon, angle d’allumage, couple moteur, niveau huile, tension batterie, etc.

Peut-on personnaliser l'affichage de la pression de suralimentation ?

Oui, en téléchargeant vos propres graphismes via le DSS.
Format requis :

• Type : BMP 24bit (R8 G8 B8)

• Taille : 128 x 128 px
